一、摘要

本文系統介紹了臭氧 (O?) 在前驅體處理與管式爐退火實驗中的應用。臭氧可在低溫提供活性氧，有效改善前驅體氧化、薄膜成核及晶體生長的均勻性。同時提供詳細實驗流程、氣路示意、溫度/濃度/流量參考、表征方法（Raman、XPS、AFM、TEM）、安全注意事項及常見問題，便于科研用戶復現高質量結果。

二、研究背景

前驅體處理是薄膜與納米材料制備的關鍵環節，其質量直接影響材料的晶體結構、缺陷密度與器件性能。傳統氧化方法在高溫下易引入熱應力或損傷基底，而臭氧具有高活性、低溫可氧化的優勢，可實現：

• 低溫氧化前驅體，減少熱損傷
• 改善薄膜均勻性與晶體質量
• 在管式爐中控制氧化速率與缺陷密度

三、臭氧的化學機理

O? 在管式爐實驗中主要通過兩種方式作用：

1. 直接氧化：O? 分子與表面活性位點反應，形成氧化物或引入官能團。
2. 分解生成活性氧原子（O·）：高溫或催化表面下，O? 分解產生 O·，其極強氧化性有助于缺陷修復和薄膜致密化。

四、實驗設計與設備布置

4.1 適用實驗場景

• 前驅體薄膜氧化（低溫 80–200°C）
• 管式爐退火后薄膜缺陷修復
• 晶體生長中輔助氧化控制

4.2 氣路示意

載氣 (N2 / Ar) --> 臭氧發生器 --> MFC稀釋 --> 注入閥 --> 管式爐樣品腔  -->  尾氣分解器
                              |
                            單向閥（防回流）
                              |
                           尾氣分解器 --> 排風

注：高溫區使用石英或陶瓷管，高溫閥件推薦金屬或耐 O? 材料。尾氣分解器溫度 250–350°C。

4.3 建議工藝參數

五、表征方法

• Raman：薄膜應力、晶格質量及缺陷強度分析
• XPS：元素組成及化學態分析
• AFM/SEM：表面粗糙度、微觀形貌觀察
• TEM：必要時用于晶格及界面分析

六、實驗流程示例

1. 將前驅體薄膜樣品置入管式爐并通 N? 氣吹掃 10 min
2. 加熱至目標溫度（如 120°C）并穩定 5 min

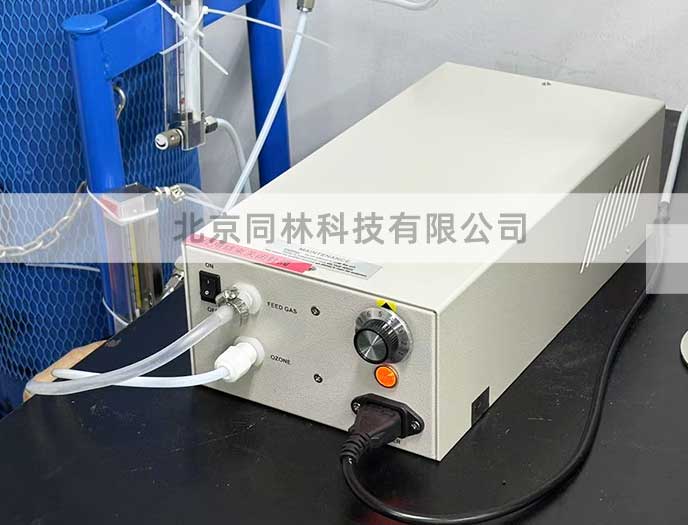

3. 啟用臭氧發生器，調節流量和濃度，注入 10–15 min
4. 處理完成后用 N? 吹掃 10 min，冷卻至室溫取樣表征

七、安全注意事項

臭氧為強氧化性有毒氣體。實驗需負壓排風、尾氣分解器及在線臭氧監測。禁止與可燃氣體混合。實驗操作應佩戴防護用品。
