工業廢水高效處理中試科研平臺配置
1、平臺綜述：
工業廢水高效處理中試科研平臺主要用于評價O3/電催化；O3/顆粒催化劑；O3/UV；O3/H2O2；O3/微納米氣泡對廢水處理的性能效果，主要包含臭氧發生及傳輸、液體進料、高級氧化反應、臭氧尾氣破壞、COD檢測和PLC集成等幾大系統。裝置主體含三平行高級氧化反應器及配套的臭氧進氣管路和廢水進料管路， 同時配套相應的臭氧氣體濃度和液相溶解臭氧濃度檢測儀，實現對臭氧濃度的實時測量。
裝置中氣體質量流量計和計量泵等關系到該裝置穩定性、精確度的設備和儀器均采用國內外主流一線產品。所有儀表、流量計量程和精度應該滿足實際測試需要。所有管件、閥門、反應器和控制器等，根據設計條件要求合理選擇材質，尤其注意臭氧等腐蝕性氣體對裝置的腐蝕。
整套裝置采用西門子PLC軟件實時監測和控制。流量計、濃度檢測儀表和計量泵等配套數據采集模塊均帶有通訊接口，以完成對試驗裝置的控制和數據采集。所監測的參數包括但不限于壓力、流量和濃度等，并能根據需要設置和修改相關工藝參數及報警限；若PLC系統發生故障時，儀表操作人員可依傳統儀表使用方法直接操作儀表。
整套裝置具有走向清晰、結構緊湊、方便操作和維修、運行安全穩定及測試性能可靠等特點。
2、平臺要求：
（1）反應器采用有機玻璃；連接管路大體為不銹鋼材質。
（2）使用鈦金屬曝氣頭。
（3）曝氣盤可拆卸，可清洗、更換。
（4）反應器設置預混區。
（5）所有與氣象、液相接觸的管道、設備等應具備防臭氧腐蝕功能。
（6）框架帶滾輪設計。
（7）設計防回水。
（8）設計氣液分離和排氣裝置。

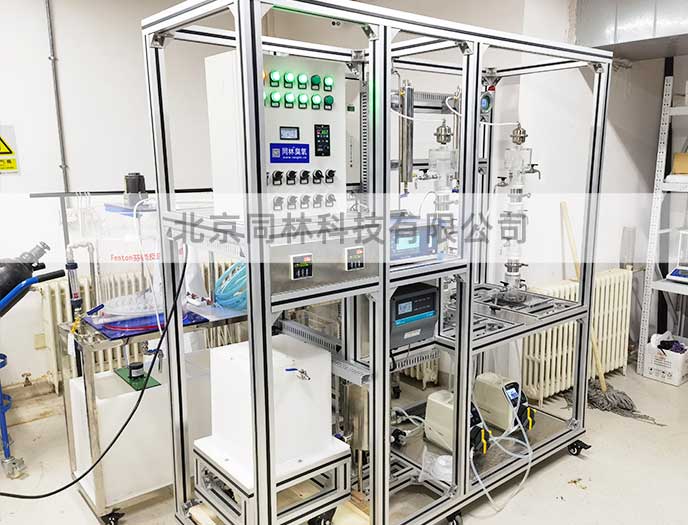

裝置圖僅供參考
3、儀器參數：
3.1臭氧發生器1臺：臭氧產量：10g/h；臭氧濃度：高精度十檔位可調，數字按鍵，每個檔位有獨立的LED指示燈。采用進口雙石英臭氧放電管，每個檔位的精度均可達到±0.6%；耐壓≥0.05MPa。臭氧濃度可調范圍：20-140mg/L。
臭氧尾氣分解器2臺；處理量＜10g/h，分解效率≥99%。采用耐潮性催化劑，不得用加熱式。
3.2臭氧泄露報警器1臺：量程：0-10ppm；分辨率：0.01MPa，可設置報警點，超過報警點時，有聲光報警。
3.3臭氧在線檢測儀1臺：功能：測臭氧進氣濃度；量程范圍：0-200mg/L；顯示分辨率：0.01mg/L；檢測流量計右置，方便右手操作；可在通臭氧時自動校零；藍色機身可便攜可支架；輸入氣體流量：1L/min；檢測儀原理：雙光度紫外吸收法；觸屏操作，有數據存儲，存儲U盤置于前面板易于插拔，可導出數據，帶自動校零和手工校零功能；具有校零、設置、參數、調試四個模塊；界面顯示進氣流量L/min，以及當前產量g/h。可以手動設置流量，也可以外接電子流量計。獨特的防水設計，即使進水也可恢復如初。SUVL智能光控系統，可以使得測試光穩定、持久。
3.4臭氧尾氣在線檢測儀1臺：功能：測臭氧尾氣濃度；量程范圍：0-50mg/L ；顯示分辨率：0.01mg/L；檢測精度：0.3%FS；檢測儀原理：雙光度紫外吸收法；觸屏操作，有數據存儲，導出功能，帶自動校零和手工校零功能；有獨特的耐潮設計，可準確測量臭氧尾氣，穩定性更好。
3.5干燥除水除塵裝置1臺：通過2級過濾和兩級冷凝除水；可自動排水。不同于化學除濕會損耗臭氧，此裝置為純物理原理，不消耗臭氧，不影響臭氧檢測。
3.6電催化臭氧反應器1臺：有效容積：3L（防腐有機玻璃材質）；設計取樣口、溢水口、尾氣排放口、排水口、催化劑承托篩板、鈦曝氣盤；電催化陽極：鈦涂釕銥；電催化陰極：鈦；極板間距可調；配置電流/電壓可調式直流電源；混合方式：微孔曝氣；要求密封性好，不得有臭氧泄露。
3.7 UV/O3/H2O2反應器1臺：有效容積：3L （防腐有機玻璃材質）；內置UV燈，可催化臭氧；聯合H2O2高級氧化；混合方式：曝氣/微納米氣泡；兩種
3.8微納米臭氧反應器1個：有效容積：3L （防腐有機玻璃材質）；設計取樣口、溢水口、尾氣排放口、排水口、催化劑可拆承托篩板；混合方式：曝氣/微納米氣泡；兩種曝氣方式可以一鍵切換。
3.9 微納米氣泡發生器1臺：氣泡粒徑：30-100nm；最大壓力0.4Mpa；功率：≤0.6KW；電壓：220V；臭氧混氣量：≤500ml/min；尺寸：≤450x4500x420mm；溫度：0-60℃。觸屏操作。
3.10 臭氧質量流量4臺：量程：0-2L/min；分辨率：0.1sccm。需耐10%以上高濃度臭氧；顯示儀有積算功能。
3.11 蠕動泵6臺，可顯示/控制流量，觸屏操作；
3.12液體齒輪流量計3臺，可計量100ml/min微小流量；流量計耐臭氧，耐腐蝕；
3.13 電磁流量計1個；PH計一個；
臭氧水中在線檢測儀1個：量程：0-20mg/L和0-2mg/L可自由切換；分辨率：0.01mg/L
3.14 溫度傳感器2臺；壓力表3臺；
3.15臭氧檢測儀1臺；DPD法測量，量程0-3mg/L，分辨率：0.01mg/L。
3.16壓力傳感器1臺；要求耐高濃度臭氧。
3.17 PLC控制系統1套：可控制/設置各個電氣，并可記錄/導出數據
3.18配置原水箱，體積20L，材質316L，帶可調式攪拌；設置液位計。
3.19配置清水箱，體積20L，材質316L，配液位計 做密封 帶尾氣處理
其他：臭氧報警、臭氧發生器控制，液位過高提示、壓力溫度顯示。菜單選項包括：實時數據、控制界面、參數設置。主界面采用模擬圖形，可直接點擊相關電氣圖形控制。
3.20 COD檢測儀1套：光源：LED（發光二極管），620 nm；測量范圍：10. 0-5, 000 mg/L；國內外知名品牌。
3.21 采用撬裝化設計，鋁型材材質，底部帶輪可移動。
3.22現場水電改造：電路要拉到設備附近。設備排水做管路到排水口。
3.23筆記本電腦1臺。電腦安裝臭氧計算類軟件，如臭氧計算器、臭氧產量及濃度計算器軟件軟件等。軟件需獲得中華人民共和國國家版權局計算機軟件著作權登記證書。軟件可計算臭氧產量、臭氧投加量、臭氧濃度轉換、臭氧溶解度、根據COD去除率計算臭氧投加量等。
3.24企業需有不少于3家近期為如清華大學、北京大學、中科院等知名科研機構提供類似貨物的經歷，并能提供合同和實物照片。
